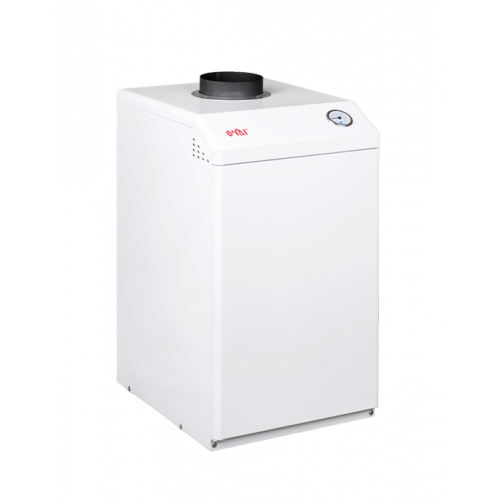

Котел стальной газовый КСГ (КСГВ) (34.84MB)

Описание

Модельный ряд серии котлов КСГ представлен диапазоном мощностей от 7 до 25 кВт. Модель не требует подключения к электросети, эти котлы относятся к энергонезависимым. Высокий КПД 92 % достигнут за счет высокоскоростного компактного стального теплообменника.

Подробные характеристики

Теплопроизводительность 25 кВт
Отапливаемая площадь (при высоте 2,7 м) 250 м²
КПД 92 %
Расход природного газа (базовая поставка) 2,7 м³/час
Максимальное рабочее давление теплоносителя в системе отопления 0,2 (2,0) МПа (кГс/см²)
Габаритные размеры по корпусу котла , ± 5 мм (ширина × глубина × высота) 376*470*710
Присоединительные размеры подвода и отвода теплоносителя, дюйм G 1 ¹⁄₂
Масса 38 кг
Объем теплоносителя в котле 25,2 л

Установленные комплектующие:

Устройство газогорелочное (УГ-САБК-АТ-28-1-Стандарт )
Блок управления САБК-АТ (САБК-АТ 02.00.000-03)
Блок запальника (пилотная горелка) (0.160.114)
Трубка запальника (САБК 60-06.00.000-44)
Датчик тяги (Термостат) (1NT11L-3527-L75 (KSD 301-75)
Прокладка импульсных трубок (САБК 00-03.00.004)
Сопло (УДП-01.01.002-33)
Горелка (САБК 00-01.08.000)
Кнопка пьезорозжига (ПК 001)
Кнопка пьезорозжига (TRC 250)
Термопара (АБК 001-022-221К)
Комплект для сжиженного газа (Комплект СУГ КСГ-25-Стандарт)

Артикул производителя	12002500
Бренд	ОЧАГ
Серия	ОЧАГ КСГ С
Мощность, кВт	20
Площадь обогрева ориентировочно, метров квадратных	250
Диаметр дымохода, мм	140
Модель	КСГ-25 С
Страна производитель	Россия
Глубина, мм	470
Мощность, Вт	25000
Материал	Сталь
Масса без упаковки, кг, не более	57
Габаритные размеры изделия (ВхШхГ), мм	710/376/470
Диаметр водяных патрубков, дюйм	1 1/2
Рабочее давление теплоносителя, МПа	0.2
Диапазон разрежения, при котором обеспечивается устойчивая работа котла, Па	3-15
Тип топлива Выберите один или несколько типов топлива или источников энергии.	Газ природный
Диаметр газового патрубка, дюйм	1/2
Тип газогорелочного устройства	УГ-САБК-Е-28-1-Стандарт
Тип камеры сгорания	Открытого типа
КПД, %	92
Масса в упаковке, кг, не более	60
Наличие контура ГВС Второй контур в котле как правило используется для организации ГВС	Одноконтурный
Срок заводской гарантии, лет	5
Объем теплоносителя в теплообменнике, л	25,2
Габаритные размеры упаковки, мм	730х310х480
Максимальный расход природного газа, м3/час	2,7
Вес нетто, кг	57
Средний расход природного газа, м3/ч	1,62
Максимальная температура теплоносителя на выходе из котла, ˚С	95
Материал теплообменника	Сталь
Способ установки Выберите способ установки оборудования	Напольный
Подключение к сети 220 В	Энергонезависимый
Защитные устройства	САБК-АТ
Рабочее давление, бар	0.013
Вес	60000 г
Длина	490 мм
Ширина	390 мм
Высота	750 мм
